ext2使用page页面缓存来完成对文件的读写。这些页面的管理是通过inode的字段i_mapping来完成，也就是地址空间。所以在创建inode时，要指定i_mapping的操作表a_ops，帮助地址空间完成页面操作。
参考：014 Linux文件系统数据结构详解：地址空间struct address_space
地址空间操作表a_ops中，需要指定读page、写page等多种页面操作的函数指针，但是具体的块操作（读取、写入）、buffer操作、VM页面操作，其实文件系统不用太关注，因为Linux内核提供了大量公共函数（参考：buffer.c和mpage.c），文件系统可以直接调用完成读取和写入。但是，文件系统需要提供块的映射方法，帮助完成文件系统逻辑块号（就是在文件中的偏移量）到实际块设备块号映射，最后填充到buffer_head中。
// inode.c
const struct address_space_operations ext2_aops = {
.set_page_dirty = __set_page_dirty_buffers,
.readpage = ext2_readpage,
.readahead = ext2_readahead,
.writepage = ext2_writepage,
.write_begin = ext2_write_begin,
.write_end = ext2_write_end,
.bmap = ext2_bmap,
.direct_IO = ext2_direct_IO,
.writepages = ext2_writepages,
.migratepage = buffer_migrate_page,
.is_partially_uptodate = block_is_partially_uptodate,
.error_remove_page = generic_error_remove_page,
};一、page页面基本操作函数
以下代码是ext2文件系统inode地址空间的操作函数，从操作函数的实现可以看出，都是调用了内核提供的函数，比如：mpage_readpage、block_write_begin、generic_write_end、generic_block_bmap等。
// inode.c
static int ext2_writepage(struct page *page, struct writeback_control *wbc)
{
return block_write_full_page(page, ext2_get_block, wbc);
}
static int ext2_readpage(struct file *file, struct page *page)
{
return mpage_readpage(page, ext2_get_block);
}
static void ext2_readahead(struct readahead_control *rac)
{
mpage_readahead(rac, ext2_get_block);
}
static int
ext2_write_begin(struct file *file, struct address_space *mapping,
loff_t pos, unsigned len, unsigned flags,
struct page **pagep, void **fsdata)
{
int ret;
ret = block_write_begin(mapping, pos, len, flags, pagep,
ext2_get_block);
if (ret < 0)
ext2_write_failed(mapping, pos + len);
return ret;
}
static int ext2_write_end(struct file *file, struct address_space *mapping,
loff_t pos, unsigned len, unsigned copied,
struct page *page, void *fsdata)
{
int ret;
ret = generic_write_end(file, mapping, pos, len, copied, page, fsdata);
if (ret < len)
ext2_write_failed(mapping, pos + len);
return ret;
}
static sector_t ext2_bmap(struct address_space *mapping, sector_t block)
{
return generic_block_bmap(mapping,block,ext2_get_block);
}在调用这些函数时，都携带了一个函数指针ext2_get_block，那这个函数是什么作用呢？下面我给出了函数原型，一共是4个参数，3个入参1个出参。其实这个函数，就是根据传入的iblock逻辑块号，因为虽然文件中看起来块是连续的，但是因为实际存储不连续，需要做一次转换，最终返回buffer映射结果（包含了实际块号）。
// fs.h
typedef int (get_block_t)(struct inode *inode, sector_t iblock,
struct buffer_head *bh_result, int create);参数说明：
- ① inode：入参，文件的inode
- ② iblock：入参，类型是sector_t就是块号
- ③ bh_result：出参，块映射到的buffer
- ④ create：入参，是否创建新块
二、ext2_get_block调用关系图
ext2_get_block()函数的实现非常复杂，我们先要理清调用关系图，然后对各个函数详细分析：
| 函数 | 主要作用 | |
| ext2_get_blocks | 将逻辑块号映射成物理块号主函数 | |
| ext2_block_to_path | 计算逻辑块号所在位置，转换成寻址数组类型和下标 | 直接寻址：<EXT2_NDIR_BLOCKS |
| ext2_get_branch | 一级一级得获取物理块号 | 1）可能全部获取到 2）也可能部分获取到（需要再分配） |
| ext2_init_block_alloc_info | 初始化inode的i_block_alloc_info字段 | 里面包含预留窗口和数据块分配信息。 |
| ext2_find_goal | ||
| ext2_find_near | ||
| ext2_blks_to_allocate | ||
| ext2_alloc_branch | ||
| ext2_alloc_blocks | ||
| ext2_new_blocks | ||
| ext2_splice_branch | ||
| map_bh | 将找到的物理块号设置给buffer_head | set_buffer_mapped(bh); bh->b_bdev = sb->s_bdev; bh->b_blocknr = block; bh->b_size = sb->s_blocksize; |

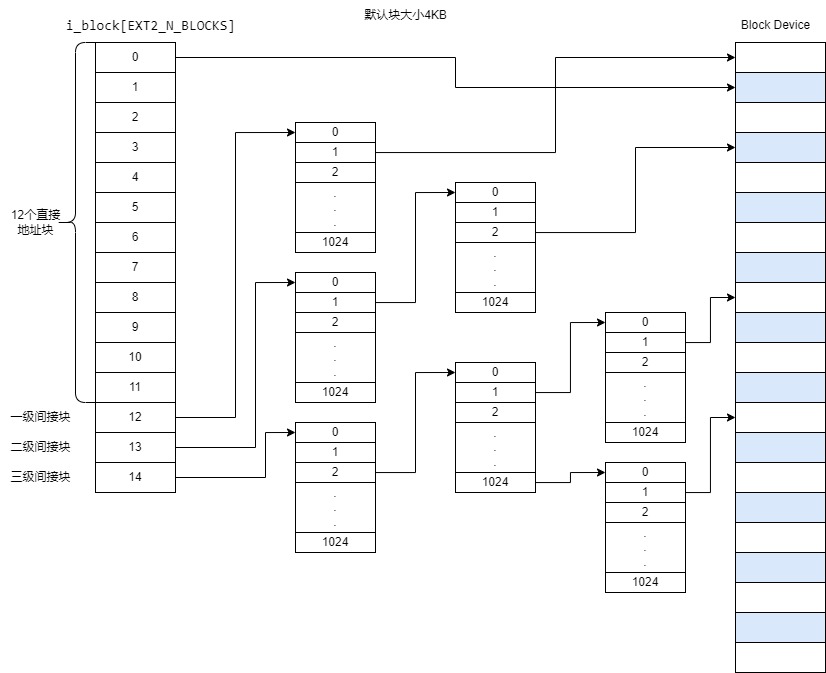

三、ext2数据块寻址结构
ext2文件系统inode结构ext2_inode中，i_block字段存储了文件关联的数据块号信息，通过这些块号信息，可以寻址到文件关联的数据块，进而完成文件的读取和写入。
i_block这个字段是一个定长数组，一共15个元素，其中前12个元素（下标0 – 11）是直接寻址方式，也就是里面直接存储了块号。如果ext2块大小是4092B，那么前12个元素可以存储4092*12=48KB文件。
而为了支持更大的文件，后三个元素，也就是13、14、15号元素（下标12、13、14）采用间接寻址。其中第13号一级间接寻址，也就是说13号元素存储了一个地址，这个地址指向一个数组，这个数组存储了块号。按照ext2计算方法，间接寻址的数组大小为blocksize/4，也就是1024个元素，也就是说支持4092*1024KB，也就是4MB文件。
13号元素是一级间接寻址，而14号元素是二级间接寻址，需要跳跃两个数组才能找到块号，而15号元素是三级间接寻址，需要跳跃三个数组才能找到块号。
#define EXT2_NDIR_BLOCKS 12
#define EXT2_IND_BLOCK EXT2_NDIR_BLOCKS
#define EXT2_DIND_BLOCK (EXT2_IND_BLOCK + 1)
#define EXT2_TIND_BLOCK (EXT2_DIND_BLOCK + 1)
#define EXT2_N_BLOCKS (EXT2_TIND_BLOCK + 1)
__le32 i_block[EXT2_N_BLOCKS];/* Pointers to blocks */
寻址空间：
- 1）直接寻址：12块
- 2）一级间接寻址：1024块
- 3）二级间接寻址：1024*1024=1024576块
- 4）三级间接寻址：1024*1024*1024=1049165824块
四、ext2_block_to_path
ext2_block_to_path()函数用于计算在给定逻辑块号情况下，寻址深度以及各级深度的数组下标。其中几个关键变量，这里做一个汇总，以块大小为4096KB为例：
- ptrs：单个间接寻址支持的块数，blocksize/4，那么ptrs就是1024
- ptrs_bits：prts以2为底的对数log2(ptrs)，那么ptrs_bits就是10
- direct_blocks：直接寻址块总数12个
- indirect_blocks：一级间接寻址块总数等于ptrs，也就是1024个
- double_blocks：二级间接寻址时，每块相当于再分解出1024块，那么就有1024*1024=1048,576块，也就是1左移两个10位，一共左移20位
- boundary：最后一个块的下标
- n(返回值)：寻址深度
- offset[0]：直接寻址下标
- offset[1]：一级间接寻址下标
- offset[2]：二级间接寻址下标，平级的所有都算，是整体的偏移量
- offset[3]：三级间接寻址下标，平级的所有都算，是整体的偏移量
static int ext2_block_to_path(struct inode *inode,
long i_block, int offsets[4], int *boundary)
{
int ptrs = EXT2_ADDR_PER_BLOCK(inode->i_sb);
int ptrs_bits = EXT2_ADDR_PER_BLOCK_BITS(inode->i_sb);
const long direct_blocks = EXT2_NDIR_BLOCKS,
indirect_blocks = ptrs,
double_blocks = (1 << (ptrs_bits * 2));
int n = 0;
int final = 0;
if (i_block < 0) {
ext2_msg(inode->i_sb, KERN_WARNING,
"warning: %s: block < 0", __func__);
} else if (i_block < direct_blocks) {
offsets[n++] = i_block;
final = direct_blocks;
} else if ( (i_block -= direct_blocks) < indirect_blocks) {
offsets[n++] = EXT2_IND_BLOCK;
offsets[n++] = i_block;
final = ptrs;
} else if ((i_block -= indirect_blocks) < double_blocks) {
offsets[n++] = EXT2_DIND_BLOCK;
offsets[n++] = i_block >> ptrs_bits;
offsets[n++] = i_block & (ptrs - 1);
final = ptrs;
} else if (((i_block -= double_blocks) >> (ptrs_bits * 2)) < ptrs) {
offsets[n++] = EXT2_TIND_BLOCK;
offsets[n++] = i_block >> (ptrs_bits * 2);
offsets[n++] = (i_block >> ptrs_bits) & (ptrs - 1);
offsets[n++] = i_block & (ptrs - 1);
final = ptrs;
} else {
ext2_msg(inode->i_sb, KERN_WARNING,
"warning: %s: block is too big", __func__);
}
if (boundary)
*boundary = final - 1 - (i_block & (ptrs - 1));
return n;
}举例说明：
1）逻辑块号为5
offset[0]=5，offset[1]=0，offset[2]=0，offset[3]=0
2）逻辑块号为99
offset[0]=12，i_block=99-12，offset[1]=87，offset[2]=0，offset[3]=0
3)逻辑块号为1234
offset[0]=13，i_block=1234-12-1024=198，offset[1]=198>>10=0，offset[2]=198，offset[3]=0
4）逻辑块号为1234567
offset[0]=14，i_block=1234567-12-1024-1024576=208955，offset[1]=208955>>20=0，offset[2]=(208955>>10) & 1023=204，offset[3]=208955
验算：
直接寻址：12
一级间接寻址：1024
二级间接寻址：1024*1024=1024576
三级间接寻址：1024576+208955=208896
加总方法1：12+1024+1024576+208896=1234567
加总方法2：12+1024+1024*1024+1*204*1024+208955%1024=1234567

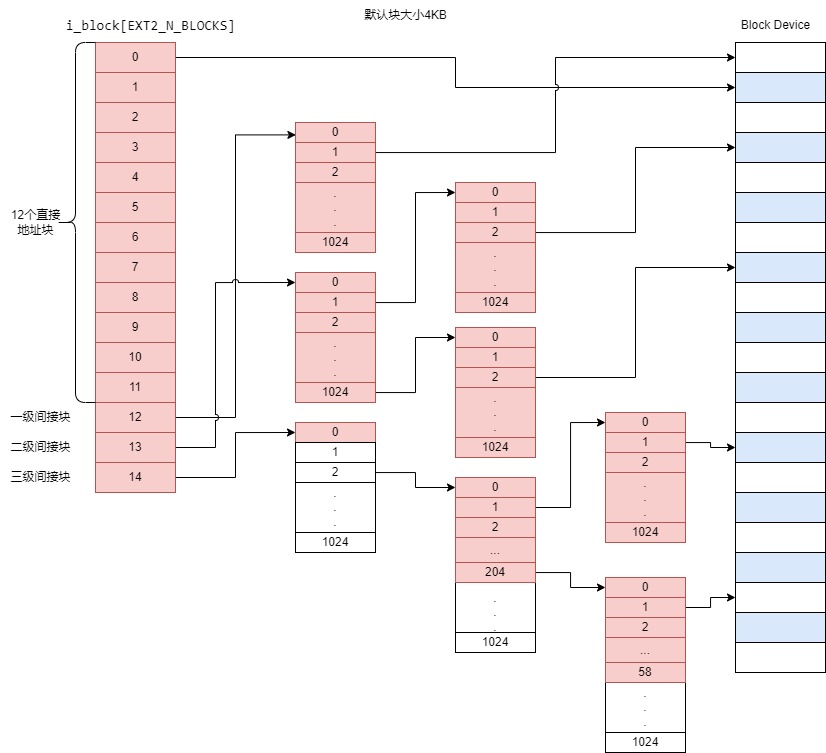

示意图：（红色表示已寻找的逻辑块，注意最后一个三级寻址不满1024，只有59个块）
五、ext2_get_branch
这个函数时根据上一步获取的offset，一步一步读取物理块号。因为间接寻址的场景，数组当中存储的是下一级寻址的地址，所以要根据地址一级一级转换，最终得到实际的物理块号。以下以逻辑块号1234567为例，它的offset和转换过程如下：
| offset[4]数组 | 14 | 0 | 204 | 208955 |
1.转换步骤：
- 1）先初始化chain[0]，存入地址i_data+offset[0]，其实就是取第14号元素内容
- 2）根据1）中得到的地址，读取块数据，也就是一级间接寻址数组的首地址
- 3）把首地址+偏移量，以及对应位置的数据存入chain[1]
- 4）根据chain[1]的数据，读取块数据，也就是二级寻址数组的首地址
- 5）把首地址+偏移量，以及对应位置的数据存入chain[2]
- 6）根据chain[1]的数据，读取块数据，也就是三级寻址数组的首地址
- 7）把首地址+偏移量，以及对应位置的数据存入chain[3]，存入就是最终的物理块号
2.返回值
如果所有地址全部成功读取，那么将会返回NULL；如果其中某一级为NULL，说明空间还不够，需要再分配。
- 1）如果全部寻址成功（空间足够）：主流程设置对应块号到bno（出参，物理块号），这样主流程结束
- 2）如果部分寻址不成功（空间不足）：需要分配块号
static Indirect *ext2_get_branch(struct inode *inode,
int depth,
int *offsets,
Indirect chain[4],
int *err)
......
/* i_data is not going away, no lock needed */
add_chain (chain, NULL, EXT2_I(inode)->i_data + *offsets);
if (!p->key)
goto no_block;
while (--depth) {
bh = sb_bread(sb, le32_to_cpu(p->key));
if (!bh)
goto failure;
read_lock(&EXT2_I(inode)->i_meta_lock);
if (!verify_chain(chain, p))
goto changed;
add_chain(++p, bh, (__le32*)bh->b_data + *++offsets);
read_unlock(&EXT2_I(inode)->i_meta_lock);
if (!p->key)
goto no_block;
}
......
}六、ext2_init_block_alloc_info
如果inode还没有分配块空间，那么先初始化预分配窗口，并且链接到inode。预分配就是预先分配块空间，避免每次临时分配。
七、
（其他函数，待完善）
